一、设想解决的问题和预期效果

（一）设想解决的问题

当综采工作面进行设备检修时，检修人员多数集中在转载机后半部的卸料槽区段内进行作业。过程中尽管执行了停电闭锁措施，但期间的交叉作业以及意外情况下，会存有设备误启动这种潜在的重大安全隐患，会把在此段作业的人员拉入转载机内，而位于入料口前方的锤式破碎机将会对人员造成致命的伤害。

（二）预期效果

根据《煤矿安全规程》第一百一十四条第九款规定：工作面转载机配有破碎机时，必须有安全防护装置。结合井下现场实际，设计了转载机入料口卷帘式安全防护装置，它可以对误入转载机的人员进行捕捉与阻挡，并具有大量可供误入转载机人员紧急自救的抓手，避免人员进入破碎系统而导致人身伤亡事故。

本装置为职工高风险作业提供安全保障，改善了工人的作业条件，提高矿井安全管理水平，杜绝特定伤亡事故发生，为企业减少经济损失，该装置适用于工作面配有转载设备的所有矿井。

二、使用的技术原理和方法

卷帘式安全防护装置主要由左、右支撑架、卷筒、转动手柄、棘轮闭锁机构、贵州防护网、导向板等组成，安装固定在转载机推移槽的入料口处。见图1所示。

卷帘式安全防护网在使用时只需解除该装置的闭锁机构，逆时针转动手柄将防护网放下，即可对转载机的入料口进行全断面防护。其功能犹如鱼网一样，可以将误入转载机人员的肢体套住，进行捕捉与阻挡，并具有大量可供误入转载机人员紧急自救的抓手，避免人员进入破碎系统而导致人身伤亡事故。本装置为职工高风险作业提供安全保障，改善了工人的作业条件，提高矿井安全管理水平，杜绝特定伤亡事故发生，为企业减少经济损失。

 三、成果创新点

创新点 1：该卷帘式防护网的所有结构件均为分体组装，现场运输方便、安装便捷。

创新点 2：各部件的连接固定方式为螺栓连接，现场安装时无需动用气割、电焊等设施，避免井下工作面因动用焊接设备而带来的安全隐患。

创新点 3：防护网柔性栅格设计，众多的网孔可以将误入转载机人员的肢体套住，并为人员出于本能反应时提供大范围的自救抓手，并且由于是柔性的，所以在生产运行过程中也不会因碰撞和煤块的冲击而造成损坏。

创新点 4：防护网在使用过程中，其悬垂高度可以根据实际需要进行自由调整。

创新点 5：棘轮闭锁机构中，棘爪与支撑座之间连接有拉伸复位弹簧，并与卷筒右侧棘轮相互配合，可对卷筒的转动实现自动锁定和手动解除。

四、应用情况及推广情况

目前，已在矿井工作面的转载机入料口处安装了卷帘式安全防护网，能够对转载机的入料口进行全断面防护，对保障人身的安全起到了较好的防护作用。柔性栅格式防护网的功能犹如鱼网一样，可以将误入转载机人员的肢体套住，进行捕捉与阻挡，并具有大量可供误入转载机人员紧急自救的抓手，避免人员进入破碎系统而导致人身伤亡事故。本装置为职工高风险作业提供安全保障，改善了工人的作业条件，提高矿井安全管理水平，杜绝特定伤亡事故发生，为企业减少经济损失，该防护装置已在平朔集团井工一矿应用。

五、经济与社会效益测算

使用该装置能提高安全防护性能，可以阻挡和预防人员进入转载机的破碎系统，能够避免生产安全事故的发生。

若杜绝一例人身伤亡的生产安全事故，就可以为企业减少100～300万元的经济损失，更重要的是能够避免多个家庭悲剧的发生。对重大隐患地点进行安全可靠的防范，不仅提高了矿井的安全管理水平，而且会起到示范引领作用，也必将会产生巨大的经济效益和社会效益。

六、图纸和图片（图纸另附）

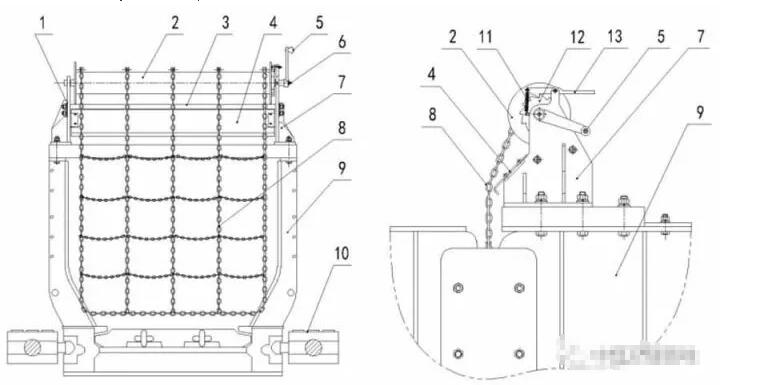

1.左支撑架，2.卷筒，3.左、右支撑架连接螺杆，4.导向板，5.转动手柄，6.卷筒主轴，7.右支撑架，8.防护网，9.转载机推移槽（入料口），10.推移座，11.拉伸弹簧，12.棘轮，13.棘爪

图1  转载机入料口卷帘式安全防护网结构示意图

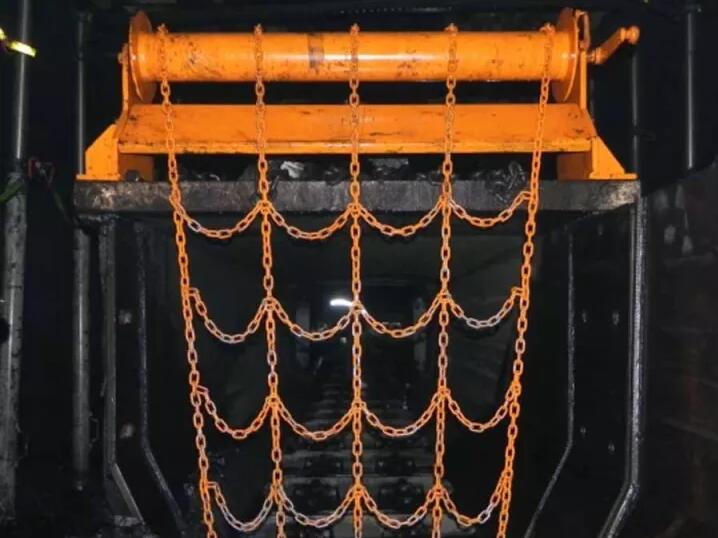

图 2 转载机卷帘式安全防护网现场应用图

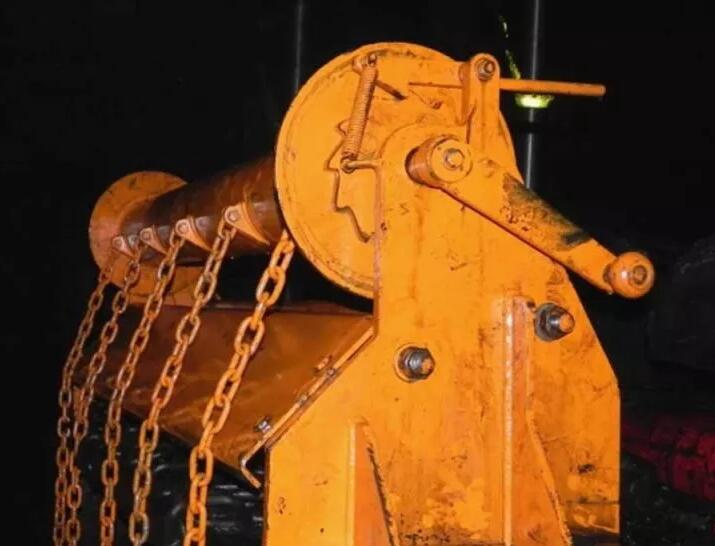

图 3 棘轮闭锁机构图

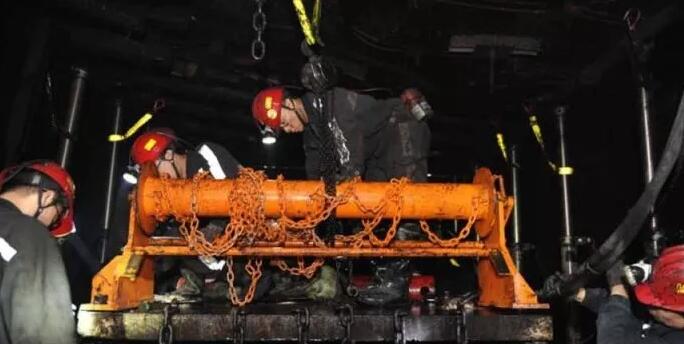

图 4 转载机卷帘式安全防护网现场安装图

 七、成果推广应用范围

转载机入料口处安装卷帘式安全防护网，具有操作简便，安全性高，成本较低，收益较高，具有很强的推广性。可作为转载设备出厂时配套的一种安全防护设施，来提高设备运行的安全可靠性。

同时还具有适应性，该装置为一种安全防护装置，可适用于煤矿综采工作面配有转载设备的生产矿井。对避免恶性人身伤害事故的发生有着积极的意义，保障安全，在行业里有很好的发展前景，可进行技术转化、推广应用。
